单井及输油管线多相流体不分离在线测量技术(T、P、Q、%)



         “单井及输油管线多相流体不分离在线测量装置”是智慧油田建设中的一个前沿项目,经三年的原始研发试制和现场试验,已获国家专利,目前已经中国石化原油计量站(国家级)现场检定测试(多相流日总流量与瞬时含水率精度均<1%:多相流日流量误差0.03~0.9%,瞬时含水率误差0.09~0.72%)和多家油田开发生产单位现场使用,现已定型,开始生产推广。

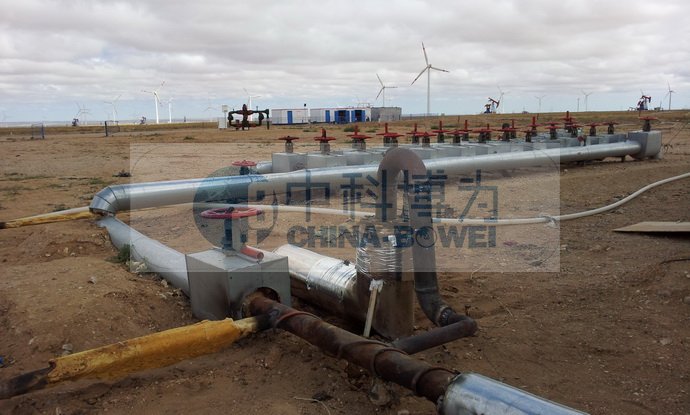

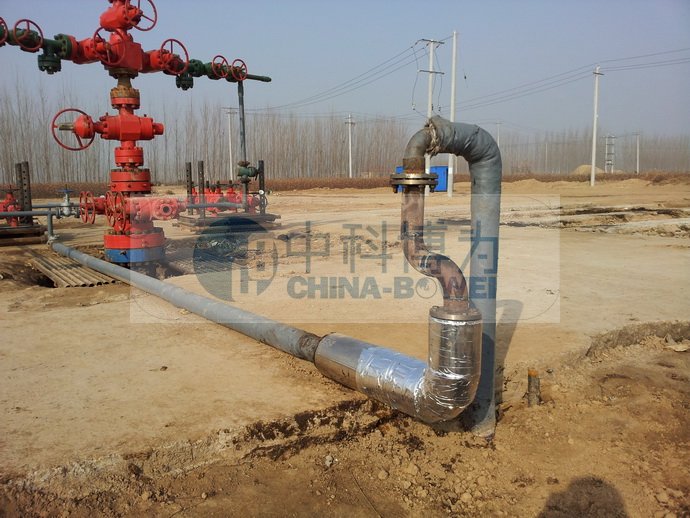

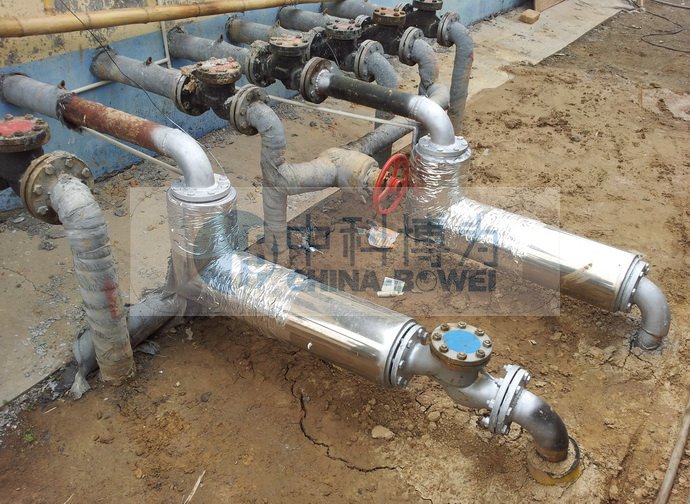

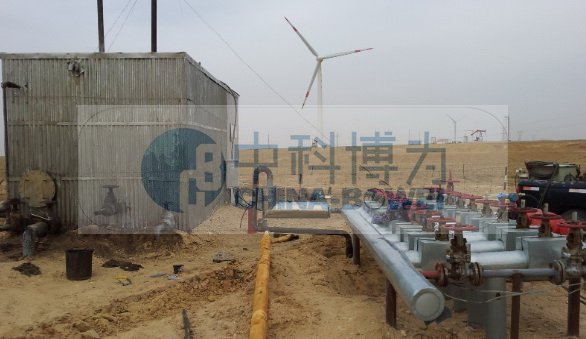

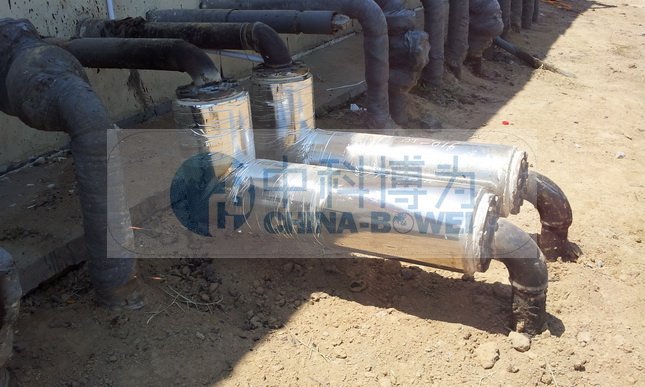

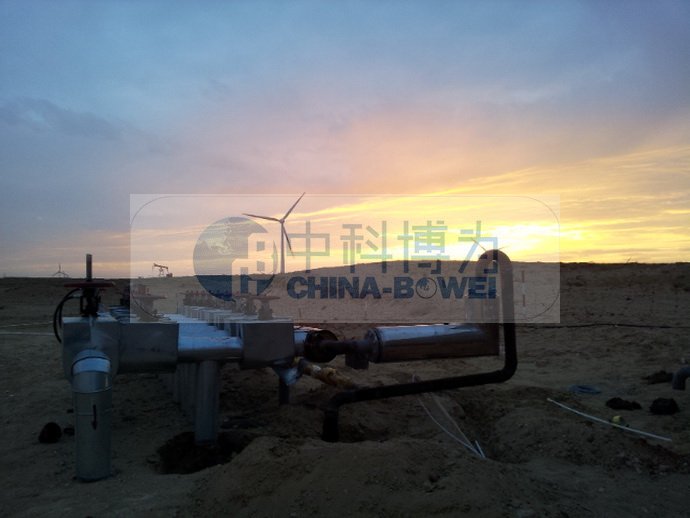

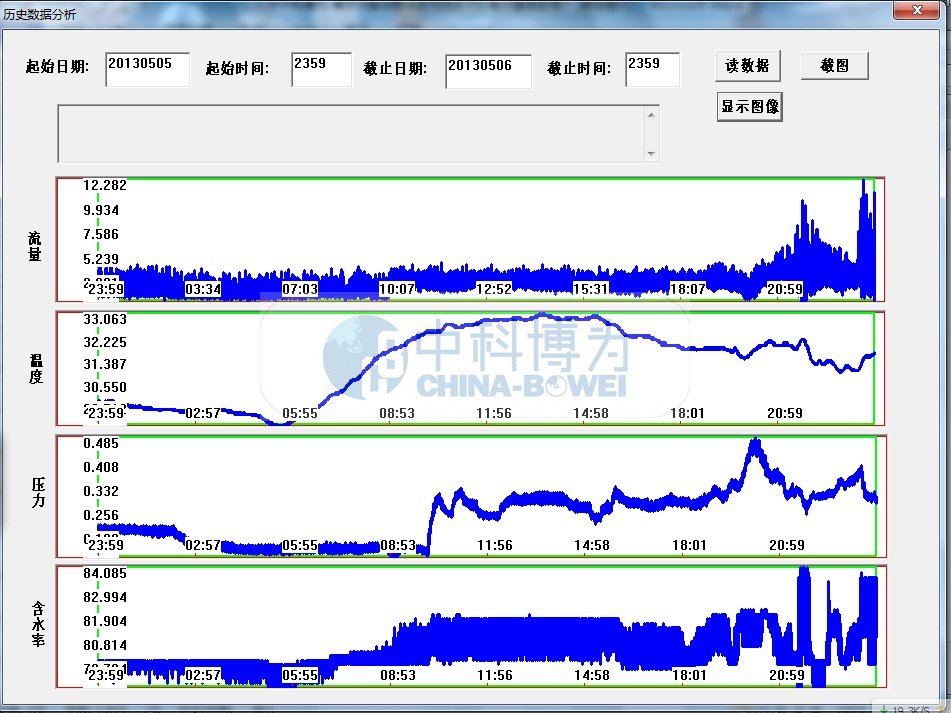

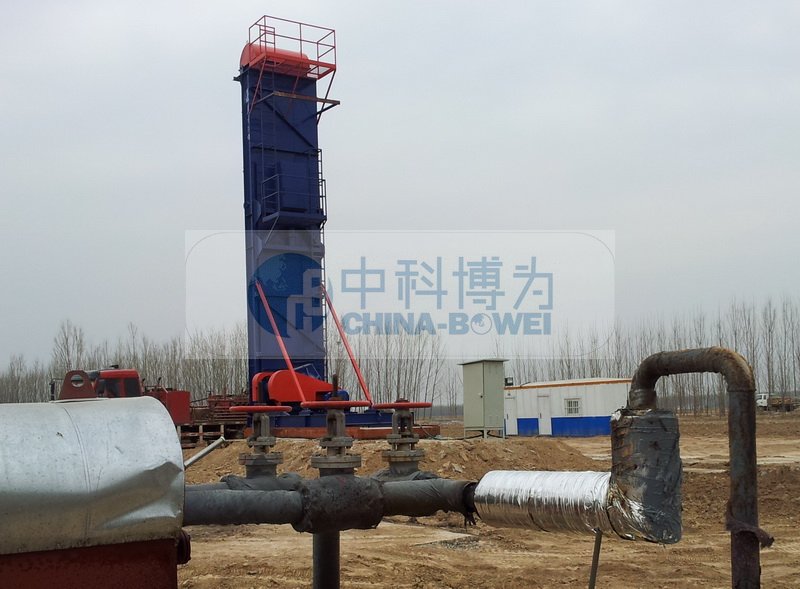

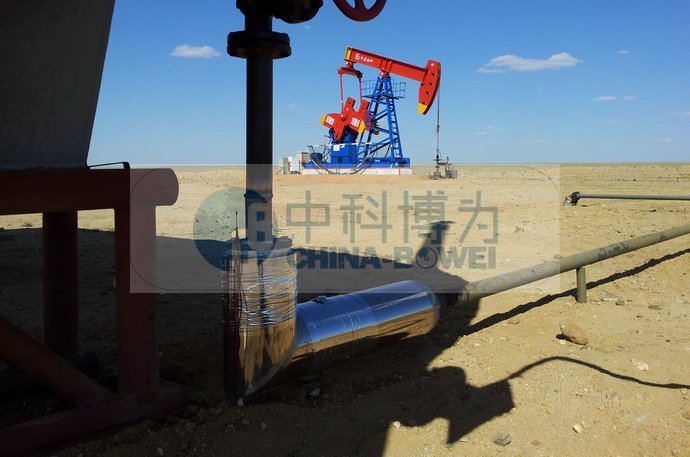

         该技术产品安装在每一口油田单井产出的多相流体输出管道或集输管道中,不需要进行油水气分离,即可实时在线测量油田产出多相流体的温度、压力、流量及比例含量信息,为实施油藏精细管理、优化控制采油区系统的运行和实时掌握生产情况提供真实有效数据。

         在此技术的基础上,又相继研发出“高温蒸汽在线测量装置”(温度、压力、流量、干度)、“注水水质在线检测装置”(温度、压力、流量、机杂)、“固井水泥浆在线测量装置”(温度、压力、流量、密度)等。

        该在线测量装置是一个物联网领域的高技术前沿产品,是基于未来智慧油田物联网系统的需求而研制设计的。其实质是一个CPS系统,是一种基于智慧算法模式的光电相控阵列信息融合技术的油田产出多相流体在线智慧型测量系统,是一种新型的智慧仪表,集多重密集相控与阵列式感知、同步控制、实时嵌入分析、大数据智慧运算、无线传输于一体,具有在线测量数据种类多、数据密集、测量精度高、运算能力强、传输数据全、性价比高、运行稳定可靠、少维护、长寿命、少故障等优点。

         该技术产品在油田领域的应用,解决的是智慧(数字化)油田建设管理中“油藏精细管理、区块智慧管理、产量精确在线测量和管道泄漏定位”的难题。

          ①“油藏精细测试管理”核心是“井眼温度、压力及流量瞬时变化测量与油藏重复式震测量”,该技术产品可通过在线测量井眼温度、压力和流量瞬时变化,为油藏精细管理提供真实数据。

        区块智慧管理:该技术产品通过对多相流体的实时在线精确测量,可解决智慧(数字)化油田建设管理中难以实时在线监测油井产出情况的难题,通过物联网和云计算,可实现区块的智慧开发管理。

         ③产量精确在线测量管理:该技术产品可解决油田难以实时在线准确计量单井与井组产量、区块产量和总产量的难题,实现产量的层级管理和调配。

         该技术产品同时具备油田输油管道泄漏定位防盗实时在线监测的功能。

         目前,主要有两种类型(十余种型号)的产品:一种全功能型,适用于单井、井组及集输管线,由一段2寸半或3寸以上(及DN150、DN200、DN250、DN300等其他任何尺寸)的直管段油管组成,总长80~90厘米,可实现T、P、Q、%的实时在线测量(精度≤1~2%),价格低;一种适用型,适用于单井、井组及集集输管道,由一段2寸半或3寸以上(及其他任何尺寸)的直管段油管组成,总长80~90厘米,可实现T、P、Q、%的实时在线测量,价格更低。

         主要设计指标参数:①流量测量精度:油水气及杂质多相混合流体≤2~5%,液体多相混合流体≤1~5%;②组份含量测量精度:含水率≤1~5%;③测量介质温度:0~130℃,0~200℃,0~350℃,0~450℃;④耐压范围:0~5MPa,0~12MPa,0~24MPa,0~40MPa;⑤测量流量范围:不限;含水率范围不限。

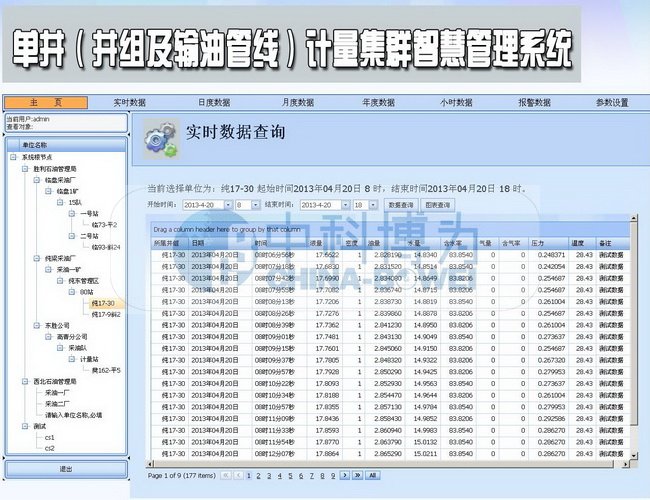

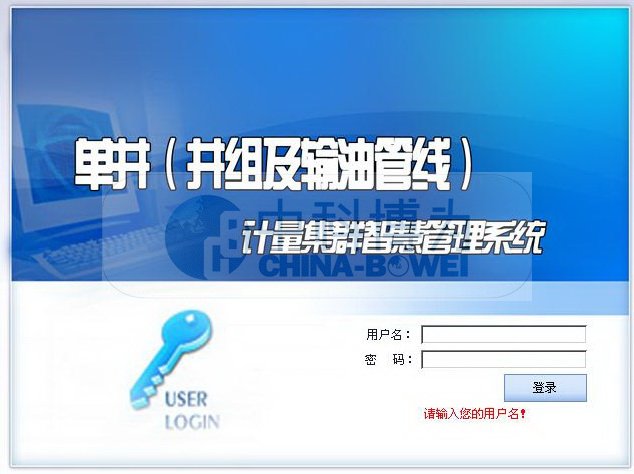

         目前,已架构展开了基于物联网和云计算的“油田单井及输油管线计量集群智慧管控系统”的研发工作,核心技术、设备、软件已取得突破成功,已开始现场应用,该系统将能够同时满足几万口油田单井产出多相流体参数的在线计量、开发生产和产量管理。
